PV60-1000-40-3单向直流源
☆采用高频隔离方案，支持恒压，恒流自动切换；
☆具备MPPT功能，适用于光储；
☆三路输入和输出，可独立工作；
☆3.5U/60kW高功率密度，可置于标准机柜内；
☆支持数字化控制，确保控制的高可靠性；
☆具备各种保护功能（OVP、OCP、过温、交流不平衡等保护）；
☆同系列模块的外形结构统一，便于快速升级；
☆操作灵活：采用连接器设计，集成、使用更方便；
☆满载效率95%，有效降低能量损耗，实现节能环保；
☆标配RS485通讯接口；
☆具备MPPT功能，适用于光储；
☆三路输入和输出，可独立工作；
☆3.5U/60kW高功率密度，可置于标准机柜内；
☆支持数字化控制，确保控制的高可靠性；
☆具备各种保护功能（OVP、OCP、过温、交流不平衡等保护）；
☆同系列模块的外形结构统一，便于快速升级；
☆操作灵活：采用连接器设计，集成、使用更方便；
☆满载效率95%，有效降低能量损耗，实现节能环保；
☆标配RS485通讯接口；
|

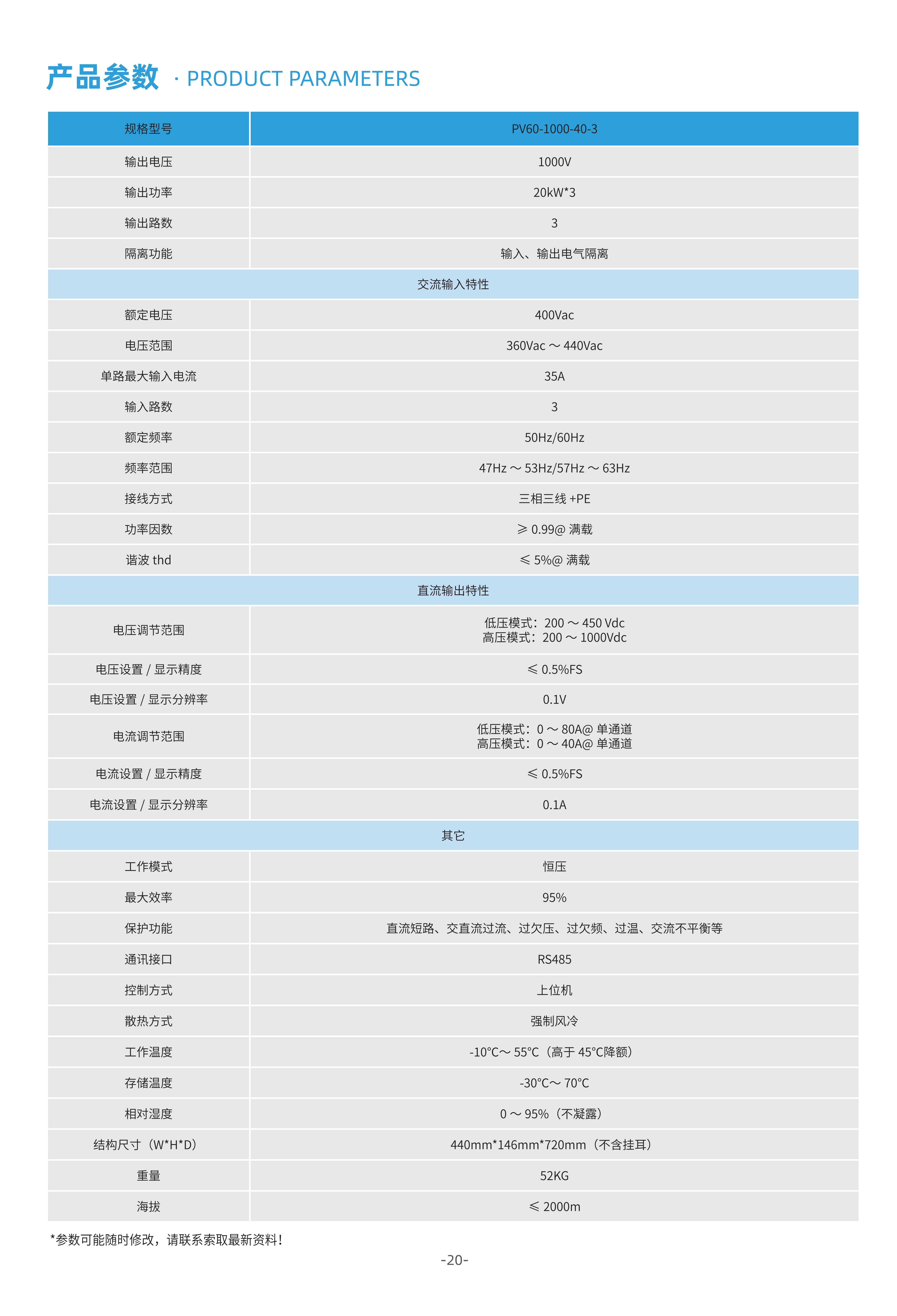

规格型号 |
PV60-1000-40-3 |
|
输出电压 |
1000V |
|
单路输出电流 |
40A |
|
单路输出功率 |
20kW |
|
输出路数 |
3 |
|
隔离功能 |
高频变压器隔离 |
|
交流特性 |
|
|
额定电压 |
400Vac |
|
电压范围 |
360Vac-440Vac |
|
单路最大输入电流 |
35A |
|
输入路数 |
3 |
|
额定频率 |
50Hz/60Hz |
|
接线方式 |
三相三线+PE |
|
直流特性 |
|
|
电压调节范围 |
低压模式：200～450 Vdc 高压模式：450~1000Vdc |
|
电流调节范围 |
低压模式：0~80A 高压模式：0~40A |
|
电压精度 |
≤0.5%FS |
|
电流精度 |
≤0.5%FS |
|
工作模式 |
恒压、恒流、恒功率、IV曲线可设 |
|
效率 |
95%@满载 |
|
功率因数 |
0.99@满载 |
|
谐波thd |
＜5%@满载 |
|
保护功能 |
直流短路、交直流过流、过欠压、过欠频、过温、交流不平衡等 |
|
通讯接口 |
RS485 |
|
控制方式 |
上位机 |
|
散热方式 |
强制风冷 |
|
工作温度 |
-10℃～60℃（高于45℃降额） |
|
存储温度 |
-10℃～70℃ |
|
相对湿度 |
0-95%（不凝露） |
|
结构尺寸（W*H*D） |
440mm*146mm*720mm |
|
重量 |
52KG |
|
海拔 |
≤2000m |
