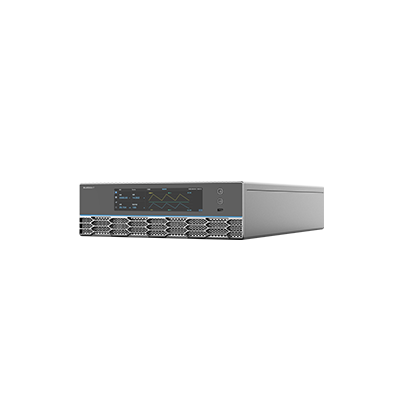

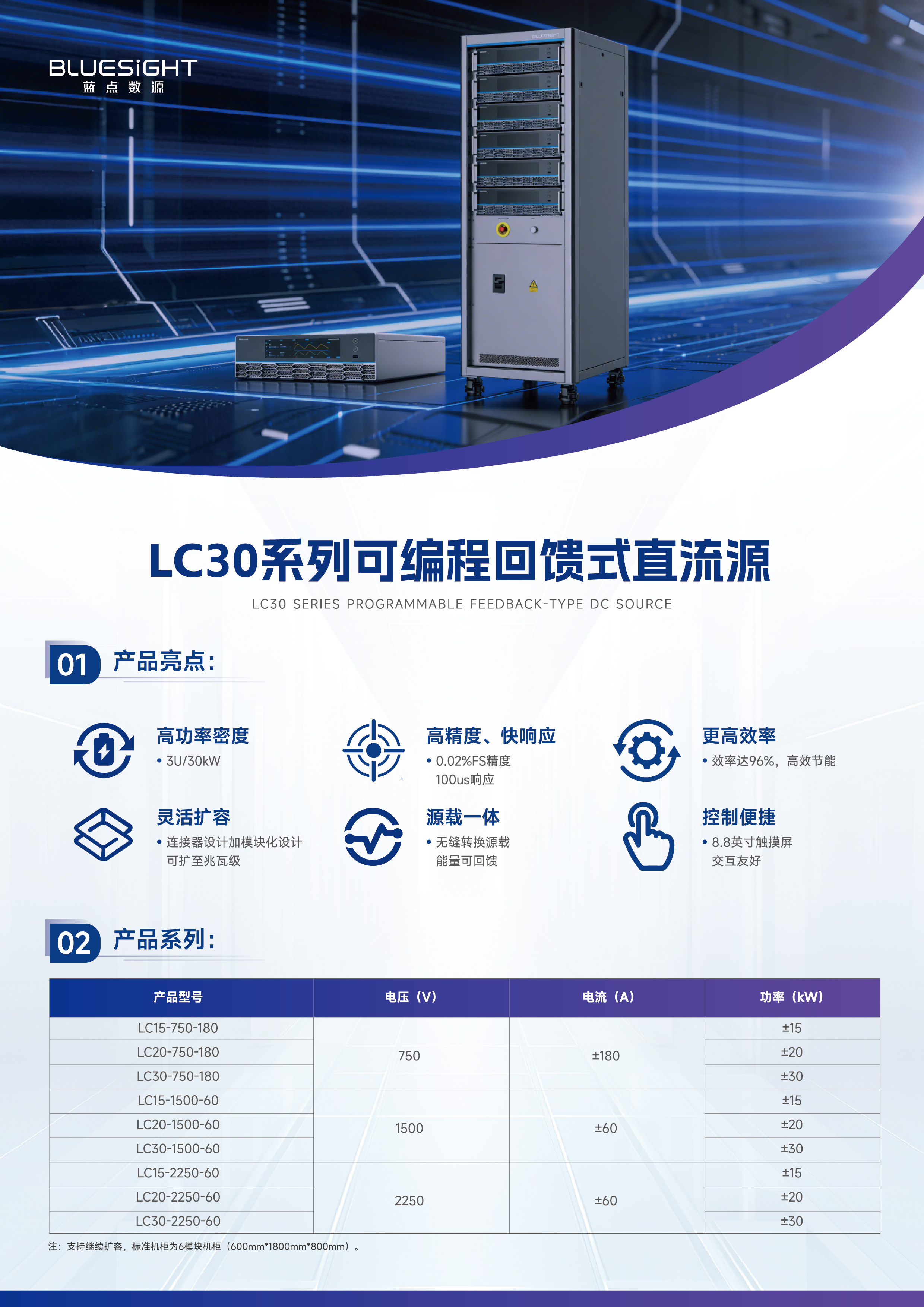

LC系列 可编程回馈式直流源
☆电压电流百微秒级动态响应；
☆支持多机并联使用，易于功率扩展，低谐波；
☆具备光伏I-V曲线模拟功能；
☆支持多种类型电池模拟功能；
☆内置函数发生器，支持任意波形发生；
☆3U/30KW高功率密度；
☆电网适应性强，支持弱电网正常运行；
☆具备各种保护功能（OVP、OCP、OPP、过温，风扇故障等保护）；
☆支持外部数据记录功能，内部缓冲，PC定期向机器读取测量数据；
☆标配USB/CAN/LAN/RS485通讯接口；
|
规格型号 |
LC30-2000-60 |
|
输出电压 |
2000V |
|
输出电流 |
±60A |
|
输出功率 |
±30kW |
|
能量反馈 |
支持能量反馈 |
|
隔离功能 |
输入、输出电气隔离 |
|
交流特性 |
|
|
额定电压 |
400Vac |
|
电压范围 |
360Vac-440Vac |
|
额定频率 |
50Hz/60Hz |
|
频率范围 |
47Hz-63Hz |
|
接线方式 |
三相三线+PE |
|
直流电压\电流 |
|
|
电压调节范围 |
0～2000Vdc |
|
电压精度 |
≤0.02%FS |
|
源调整率 |
0.01%FS |
|
载调整率 |
0.01%FS |
|
远端补偿 |
≤40V |
|
电压纹波(20Hz-20MHz) |
<2400mVpp/RMS 400mV |
|
电流调节范围 |
-60A~60A |
|
电流精度 |
≤0.02%FS |
|
电流上升时间 |
300us（10%-90%） |
|
电流切换时间 |
1.5ms（-90%-90%）切换 |
|
电池模拟功能 |
|
|
电池类型 |
可模拟磷酸铁锂、三元锂、铅酸电池等不同电池类型 |
|
设置参数 |
电池类型、串、并联数、SOC、单体电池容量等参数 |
|
显示参数 |
实时SOC曲线、当前容量、当前电能、累计充放电能量、累计充放电电能、运行时间等参数 |
|
IV曲线模拟功能 |
|
|
开路电压范围 |
10-2000V |
|
短路电流设置 |
0A-60A |
|
光伏板类型 |
CSi、TF、SCMC、HEC、自定义 |
|
填充因子 |
0.25~0.95 |
|
IV曲线功能 |
PV扫描、跟踪效率测试、PV曲线（含多峰）生成、动静态MPPT测试、阴影遮挡、云层漂移 |
|
支持标准 |
EN50530、Sandia、NB/T 32004、CGC/GF035、CGC/GF004 |
|
编程功能 |
|
|
编程步数 |
300步 |
|
编程方式 |
可通过工步步数、循环次数、执行方式、工步跳转等，组合成多序列复杂的输出模式，满足复杂工况的测试，可应用于电压、电流、功率多种参数的编程测试 |
|
编辑方式 |
支持导入、导出 |
|
触发方式 |
自动、手动、外部 |
|
工作模式 |
恒压、恒流、恒功率、支持编程、电池模拟、IV曲线可设 |
|
效率 |
~95% |
|
功率因数 |
0.99 |
|
谐波thd |
≤3% |
|
保护功能 |
过压、过流、欠压、过温、风扇故障等 |
|
通讯接口 |
USB、RS485、CAN、LAN、DB-26接口等 |
|
控制方式 |
触摸屏、上位机 |
|
散热方式 |
强制风冷 |
|
工作温度 |
-10℃～50℃（高于40℃降额） |
|
存储温度 |
-20℃～70℃ |
|
相对湿度 |
≤80%（不凝露） |
|
结构尺寸（W*H*D） |
440mm*132mm*671.5mm |
|
重量 |
35KG |
|
海拔 |
≤2000m |
